Detalhes do produto:
Condições de Pagamento e Envio:
|
| Série de modelos: | Série de terminais de carregamento de energia M18-2+6 (masculino e feminino) | Configuração de pinos: | 2 pinos de alimentação (grande) + 6 pinos de sinal |
|---|---|---|---|
| Gênero: | Disponível em Macho (Plugue) e Fêmea (Receptáculo) | Tipo de montagem: | Montagem em painel/conjunto de cabos |
| Fechar: | Design polarizado para evitar acasalamento incorreto | Opções de cores: | Caixa preta com detalhes em azul (conforme mostrado) |
| Classificação de chama: | UL94-V0 | Conformidade: | Atende aos padrões de segurança elétrica industrial |

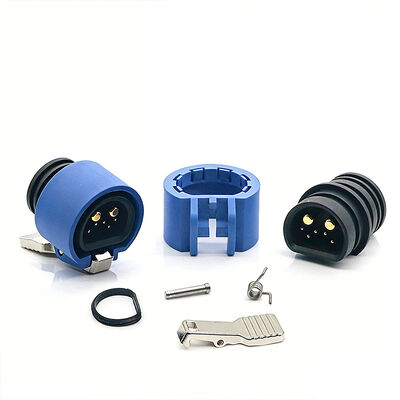

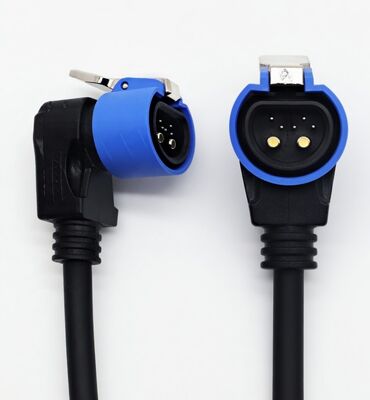

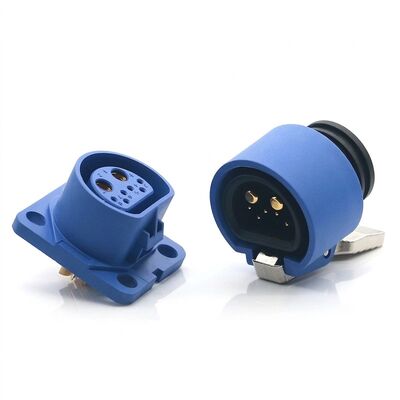

Conector de carregamento durável de alta potência 500V 20A da série M18-2+6 do terminal de backup do EV
Definição do produto
OSérie M18-2+6É um robusto conector circular de carga e descarga de energia concebido para aplicações de alta fiabilidade.Dispõe de uma configuração de 2+6 pinos (2 pinos de potência grandes + 6 pinos de sinal/pequenos) e está disponível em versões masculina (plug) e feminina (receptor)O conector suporta a transmissão de energia AC com excelente resistência ambiental, tornando-o ideal para sistemas industriais de carregamento, armazenamento de energia e interfaces de equipamentos elétricos.
Características fundamentais
M18-2+6 Tabela de gráficos da série de terminais de energia
| Parâmetro | Especificações |
| Temperatura de funcionamento | -25°C ~ +70°C |
| Umidade relativa | 95% (40°C) |
| Voltagem nominal | 500 V AC |
| Corrente nominal | Terminais grandes: 20A Terminais pequenos: 3A |
| Resistência ao contacto | ≤ 10 mΩ |
| Resistência ao isolamento | ≥ 100 MΩ |
| Resiste à tensão | 500V AC (50Hz, 1min) |
| Força de inserção/extração | 20.60N |
| Ciclos de acasalamento | ≥ 3.000 vezes |
| Grau de retardador de chama | UL94-V0 |
| Dimensões (aprox.) | Referir-se ao desenho técnico (29 mm x 31 mm, etc.) |
Cenários de aplicação
Perguntas frequentes dos profissionais
Q1: Qual é a potência nominal do conector de carregamento durável de alta potência 500V 20A M18-2+6?
A1:O conector é classificado para 500V AC, com terminais de potência grandes suportando 20A e terminais de sinal pequenos suportando 3A. Ele é projetado para aplicações de carregamento e descarga de alta potência confiáveis.
P2: Qual é a duração de acasalamento e a resistência ambiental deste conector?
A2:Suporta ≥ 3.000 ciclos de acasalamento e opera de forma confiável em temperaturas de -25°C a +70°C com 95% de umidade relativa (a 40°C).
P3: Este conector é adequado para uso externo ou industrial?
A3:Sim, com o seu design robusto, excelente isolamento, baixa resistência ao contato e forte desempenho ambiental, é ideal para estações de carregamento de veículos elétricos, sistemas de armazenamento de energia,Equipamento industrial, e outras aplicações exigentes.
Tags e palavras-chave
M18-2+6,Conector de carregamento de veículos elétricos,Conector de armazenamento de energia,Conector AC de 500 V,Conector de alimentação 20A
