Detalhes do produto:
Condições de Pagamento e Envio:
|
| Série de modelos: | Série Xiaomi-2+4 (suporte de carregamento LEVs) | Categoria de aplicação: | Componentes de veículos de nova energia e interfaces de trem de força |
|---|---|---|---|
| Vida útil do ciclo de acasalamento: | ≥1.500 inserções/extrações | Resistência à temperatura: | -15°C a 65°C |
| Umidade relativa: | ≤ 98% (a 40°C) | Cenários usados para: | Máquinas Industriais, Sistemas de Distribuição de Energia, Fabricação Automatizada, etc. |
Xiaomi 2+4 Série 40A Bateria de lítio de descarga de carga de carga EV
Definição do produto

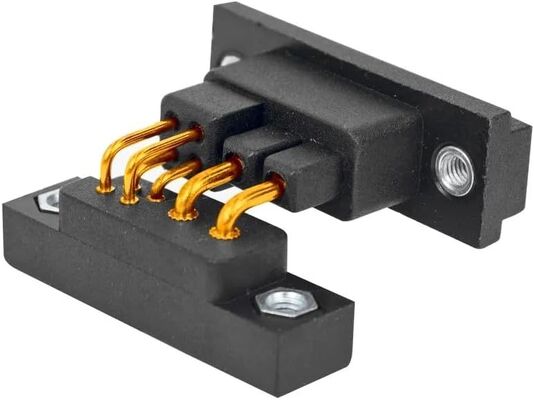

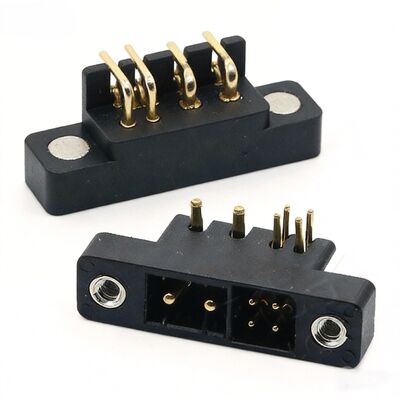

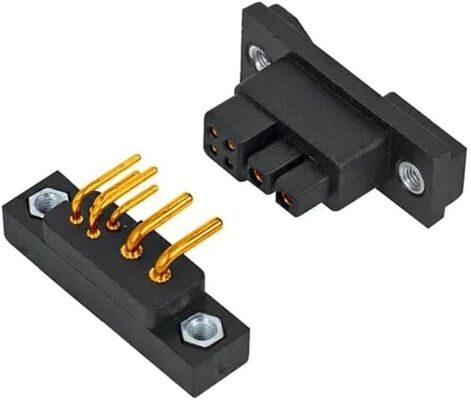

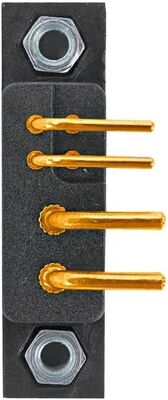

Um híbrido.Conector de energia e sinal retangular para uso pesadoconcebido para integração de baterias de íons de lítio modulares em veículos elétricos leves (LEV).Conexão blind-mate plug-and-play entre uma bateria externa ou trocável e a placa interna do controlador do motor do veículo.
Características fundamentais
Especificações técnicas
| - Não, não. | Parâmetro | Classificação técnica / Característica |
| 1 | Marca / Modelo | Xiaomi 2+4 Série LEVs Stand de Carregamento |
| 2 | Configuração do Pin Layout | 2 contatos de alimentação + 4 contatos de sinal/dados (configuração híbrida) |
| 3 | Corrente contínua máxima | 40 amperes (pins de alimentação) |
| 4 | Nomenclatura da tensão de funcionamento | Até 75 V DC Max (Low Voltage / LVD Compliant) |
| 5 | Orientação de montagem | Peso de soldagem em ângulo reto / pé curvo através de buraco (DIP Solder Leg) |
| 6 | Geometria da habitação | Corpo quadrado compacto com teclas de polarização (previne acasalamento inverso) |
| 7 | Método de terminação | Instalação flutuante de PCB de placa para placa |
Casos de Uso Prático
Frequentes perguntas sobre montagem de conectores e cabos
P1: Como este projeto específico evita a falha do "plug de fusão" comum em portas de bateria LEV de 30A?
A:Os conectores mais baratos dependem de tolerâncias de contacto muito baixas, que sofrem de elevada micro-resistência quando expostos a vibrações consistentes do chassi.40AÉ alojado em uma caixa de baixa resistência projetada para minimizar o acúmulo térmico localizado durante cargas de voltagem pesada e aceleração dura.
P2: Este conector suporta a troca em tempo real ou a ligação a quente de pacotes de expansão de baterias auxiliares?
A:Enquanto os contatos físicos são classificados para lidar com ciclos de acoplamento mecânicos duráveis, os contatos de sinal secundários são deliberadamente alinhados para quebrar a conexão antes dos pinos de energia durante a extração.Isto garante que o controlador BMS pode terminar com segurança sinalização telemetria antes do circuito principal de energia é fisicamente desacoplado.
P3: Que característica estrutural específica protege os traços frágeis de solda de PCB da fratura durante a acoplagem da bateria?
A:Ele usa uma folga mecânica flutuante de tabuleiro para tabuleiro. A caixa do conector permite de 0,5 mm a 1,0 mm de jogo estrutural. Este micro-alinhamento absorve forças de impacto estrutural e torção do chassi.Impede que a energia cinética seja transferida diretamente para os pontos de solda de cobre das placas de circuito..
#Tags
Conector de bateria de 40 A,Conector de dois+quatro pinos,tomada de descarga da bateria do scooter,Conector de alimentação de dados BMS,Fecho de alimentação LEV
