Detalhes do produto:
Condições de Pagamento e Envio:
|
| Tipo de produto: | Conector do armazenamento de energia | Série: | Série Φ6.0 |
|---|---|---|---|
| Tipo de contato: | Conector de alimentação | Gênero: | Plugue e tomada (macho/fêmea) |
| Diâmetro do contato: | 6,0 milímetros | Faixa de tamanho do cabo: | 10/16/25mm² |
| Número de pinos: | Pino Único (Alimentação) | Blindagem: | Não blindado |
| proteção de dedo: | IP2XB | Material de contato: | Ligação de cobre (típica) |
| Chapeamento de contato: | Banhado a prata / personalizável | Tipo de montagem: | Cabo a Cabo / Cabo a Painel |
| Certificação: | CE / RoHS (if applicable) | Aplicativo: | Armazenamento de energia / Bateria / Solar / EV |

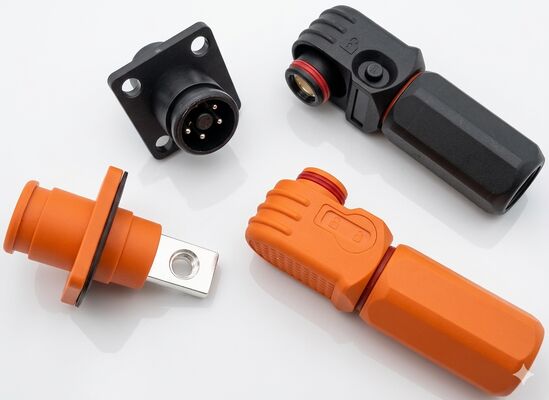

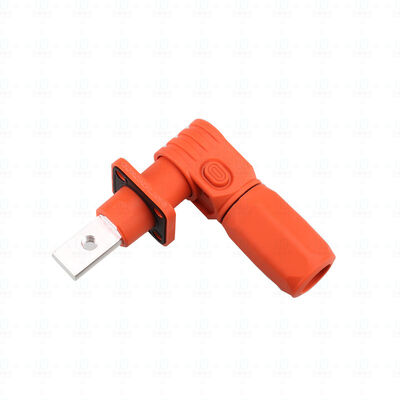

Conector de Armazenamento de Energia Φ6.0 1500V DC 120A IP67 Conector de Alimentação de Alta Corrente
Definição do Produto
O Conector de Armazenamento de Energia Série Φ6.0 é uma solução de interconexão de energia de alto desempenho projetada para sistemas de armazenamento de energia (ESS), pacotes de baterias e aplicações de alta tensão DC. Projetado para confiabilidade em ambientes hostis, suporta até 1500V DC e 120A de corrente com proteção IP67 em estado acoplado, garantindo conexões elétricas seguras, estáveis e duradouras.
| Item | Especificação |
| Série | Conector de Armazenamento de Energia Série Φ6.0 |
| 1. Ciclos de Acoplamento | ≥ 500 ciclos |
| 2. Faixa de Cabo | 10 / 16 / 25 mm² (cabos não blindados) |
| 3. Força de Inserção / Retirada | < 100 N |
| 4. Tensão Nominal | 1500 V DC |
| 5. Corrente Nominal | 60 A / 100 A / 120 A |
| 6. Resistência de Isolamento | > 2000 MΩ |
| 7. Tensão de Suporte | 3000 V AC |
| 8. Grau de Proteção | IP67 (estado acoplado) |
| 9. Proteção contra Toque | IP2XB |
| 10. Temperatura de Operação | -40°C ~ +125°C |
Principais Características
6. Ampla Compatibilidade de Cabos: Suporta cabos não blindados de 10 / 16 / 25 mm²
7. Proteção Segura contra Toque: Atende ao padrão de proteção contra toque IP2XB
8. Resistência a Temperaturas Extremas: Opera de -40°C a +125°C
9. Conexão Segura: Força de inserção/retirada <100N for stable and user-friendly operation
| Macho | Número da Peça | Especificações | Cor |
| RT11.00102-00A | RT-A6-K-001A (Preto) 120A 25mm2 | PA66-G15 (Preto) | |
| RT11.00103-00A | RT-A6-K-001B (Laranja) 120A 25mm2 | PA66-G15 (Laranja) | |
| RT11.00104-00A | RT-A6-K-001C (Vermelho) 120A 25mm2 | PA66-G15 (Vermelho) | |
| RT11.00148-00A | RT-A6-K-001A (Preto) 100A 16mm2 | PA66-G15 (Preto) | |
| RT11.00149-00A | RT-A6-K-001B (Laranja) 100A 16mm2 | PA66-G15 (Laranja) | |
| RT11.00150-00A | RT-A6-K-001C (Vermelho) 100A 16mm2 | PA66-G15 (Vermelho) | |
| RT11.00151-00A | RT-A6-K-001A (Preto) 60A 10mm2 | PA66-G15 (Preto) | |
| RT11.00152-00A | RT-A6-K-001B (Laranja) 60A 10mm2 | PA66-G15 (Laranja) | |
| RT11.00153-00A | RT-A6-K-001C (Vermelho) 60A 10mm2 | PA66-G15 (Vermelho) |

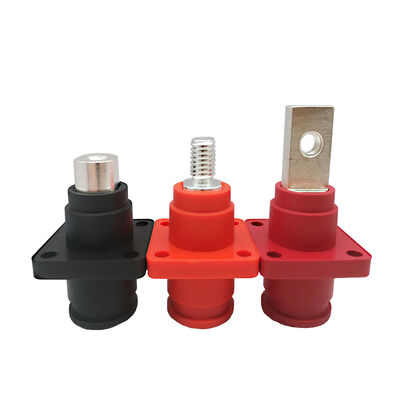

| Fêmea | Número da Peça | Especificações | Cor |
| RT11.00105-00A | RT-A6-J-001A (Preto) Soquete 120A | PA66-G15 (Preto) | |
| RT11.00106-00A | RT-A6-J-001B (Laranja) Soquete 120A | PA66-G15 (Laranja) | |
| RT11.00107-00A | RT-A6-J-001C (Vermelho) Soquete 120A | PA66-G15 (Vermelho) |
Cenários de Aplicação
#Tags
Conector de Armazenamento de Energia, Conector de Alimentação DC 1500V, Conector de Alta Corrente IP67
