Detalhes do produto:
Condições de Pagamento e Envio:
|
| Gênero do conector: | Masculino / Feminino (Conjunto Completo) | Temperatura & umidade de funcionamento: | -25°C a 70°C e 95% (a 40°C) |
|---|---|---|---|
| Contato + Resistência de Isolamento: | ≦10mΩ + ≥100mΩ | Aplicativo: | Motocicletas elétricas, scooters, e-bikes e sistemas BMS |
| Mecanismo de travamento: | Tipo trava/parafuso | Compatibilidade do cabo: | AWG 12-22 |
| Classificação IP: | à prova d'água IP67 | Material: | Plástico resistente a altas temperaturas e liga de cobre banhada a ouro |
| Classificação de tensão: | 500 Vca (suporta ampla faixa) | Durabilidade: | ≥ 3000 ciclos, resistente à corrosão, à prova de vibração |
Visão geral do produto

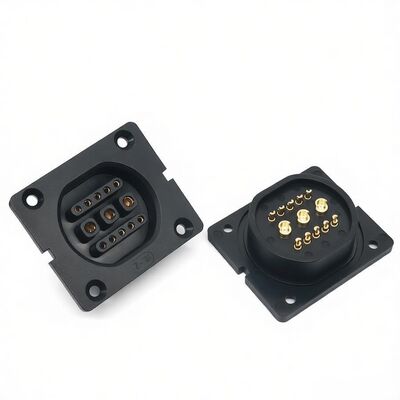

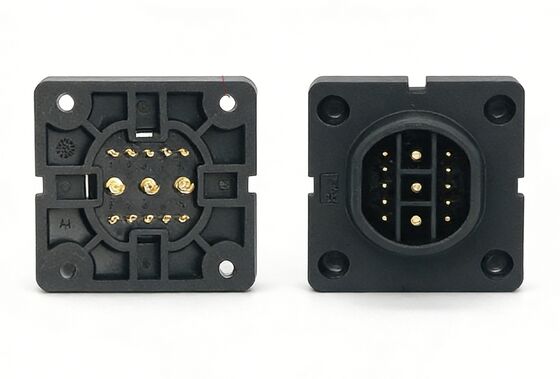

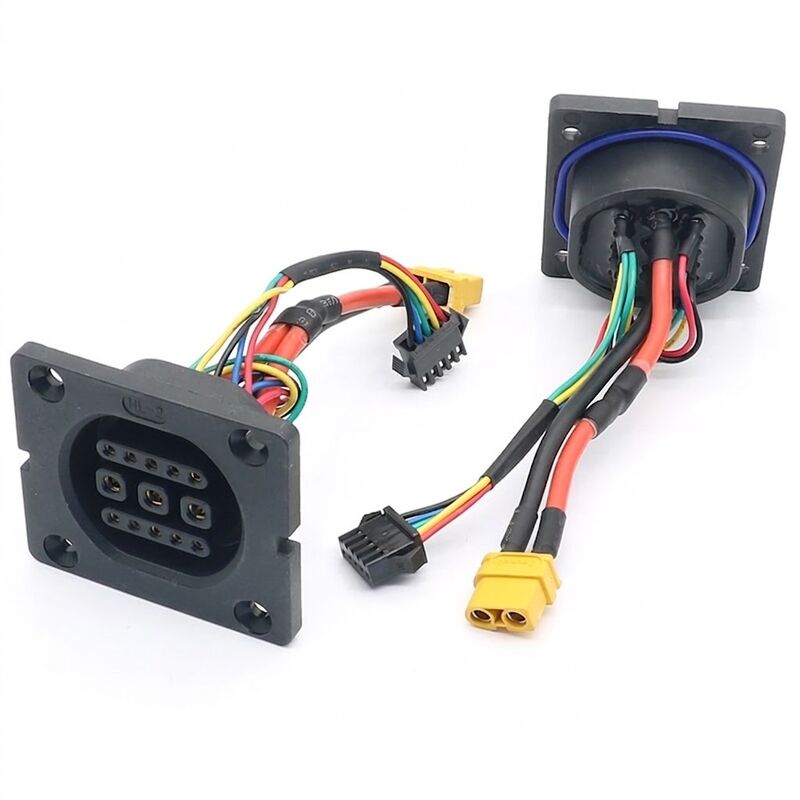

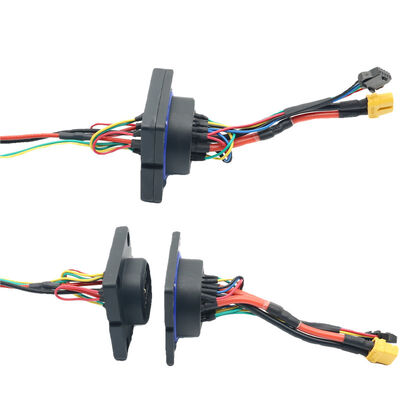

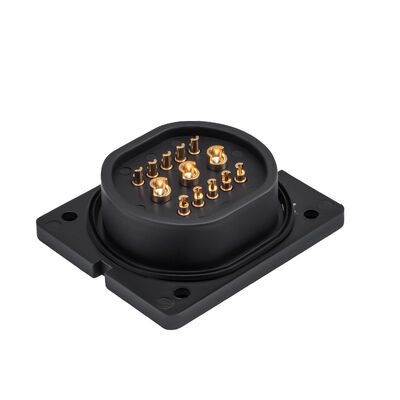

1. OConector de alimentação híbrido EV de 3 + 10 pinosé um conector industrial de alta confiabilidade projetado paraSistemas de carregamento de veículos elétricos, sistemas de gerenciamento de bateria (BMS) e aplicações de armazenamento de energia.
2. Integratransmissão de energia de alta corrente e comunicação de sinal de baixa tensãoem uma única interface compacta, reduzindo significativamente a complexidade da fiação e melhorando a confiabilidade do sistema.
3. Construído comProteção à prova d'água IP67, este conector é adequado para ambientes automotivos e industriais agressivos.
Principais recursos e benefícios
Parâmetros Técnicos
| Conteúdo de Projetos | Valor da especificação |
| Série de modelos | Série 3+10 (potência e sinal híbrido) |
| Configuração de pinos | 3 Potência + 10 Sinal |
| Carga nominal | 200 Vca; Pino de alimentação: 10A / Pino de sinal: 3A |
| Temperatura operacional | -25°C a +70°C |
| Umidade operacional | 95% (a 40°C) |
| Resistência de contato | ≤10mΩ |
| Resistência de Isolamento | ≥100mΩ |
| Suportar Tensão | 200 Vca (50 Hz) por 1 minuto |
| Força de inserção e extração | 40N a 80N |
| Vida de acasalamento mecânico | ≥ 5000 vezes |
| Grau retardador de chama | UL94 V0 |
Cenários de aplicação
Perguntas frequentes (FAQ)
Q1: Seus conectores/conjuntos de cabos podem ser personalizados? Qual é a quantidade mínima de pedido (MOQ)?
R: Apoiamos a personalização de categoria completa e podemos fornecer design e prototipagem exclusivos de acordo com seus desenhos, parâmetros (desempenho elétrico/mecânico/ambiental) e cenários de aplicação (como militar/automotivo/médico). O MOQ para produtos padrão é tão baixo quanto 500 unidades, e o MOQ para peças personalizadas é negociado com base na complexidade do produto. Aceitamos pedidos de teste de pequenos lotes e pedidos de grande volume.
Q2: Qual é a vida útil, resistência à temperatura, desempenho à prova d'água e outros desempenhos ambientais dos produtos?
R: A gama completa de produtos pode fornecer diferentes níveis de proteção (como IP67 / IP68 à prova d'água), ampla faixa de temperatura (-40 ℃ ~ + 85 ℃ e acima), alta resistência à vibração / impacto conforme necessário. Todos os produtos passaram em testes completos de desempenho elétrico, mecânico e ambiental em laboratório, garantindo uso estável a longo prazo em condições de trabalho complexas, como indústria, exército e automotivo.
Q3: Quais são os campos de aplicação de seus produtos? Eles são adequados para o meu setor?
R: Nossa cobertura principal inclui 7 campos principais: comunicação de dados, controle industrial, novas energias, eletrônica médica, fabricação de equipamentos, suporte militar e chicotes elétricos automotivos. Conectores de alta frequência/baixa frequência/fibra óptica/industrial/alta velocidade e vários conjuntos de cabos podem atender aos rigorosos requisitos de automação industrial, novos veículos de energia, equipamentos médicos, equipamentos militares e outros cenários segmentados.
Q4: Quais são os prazos de produção para produtos padrão e personalizados?
R: O prazo de entrega normal para produtos padrão é de 3 a 7 dias úteis; o ciclo de prototipagem para peças personalizadas é de 7 a 15 dias úteis e o ciclo de produção em massa é de 15 a 30 dias úteis. Podemos coordenar a programação prioritária de produção de acordo com seus requisitos urgentes.
