Detalhes do produto:
Condições de Pagamento e Envio:
|
| Opções de cores: | Preto (padrão)/Vermelho/Azul | Gênero do conector: | Masculino / Feminino (Conjunto Completo) |
|---|---|---|---|
| Temperatura & umidade de funcionamento: | -25°C a 70°C e 95% (a 40°C) | Contato + Resistência de Isolamento: | ≦10mΩ + ≥100mΩ |
| Aplicativo: | Motocicletas elétricas, scooters, e-bikes e sistemas BMS | Mecanismo de travamento: | Tipo trava/parafuso |
| Compatibilidade do cabo: | AWG 12-22 | Classificação IP: | à prova d'água IP67 |
| Material: | Plástico resistente a altas temperaturas e liga de cobre banhada a ouro | Classificação de tensão: | 500 Vca (suporta ampla faixa) |
| Durabilidade: | ≥ 3000 ciclos, resistente à corrosão, à prova de vibração | Série de modelos: | Série 2+5 (potência e sinal híbrido) |

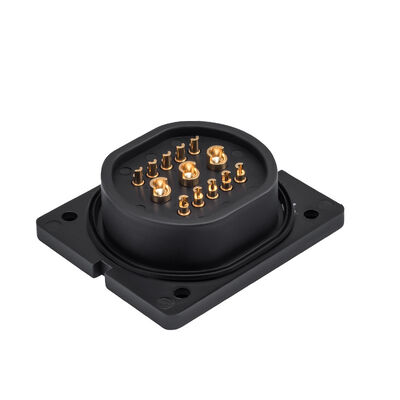

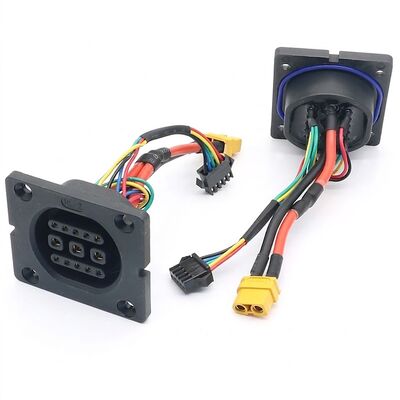

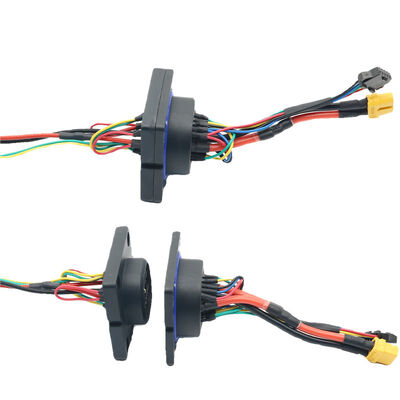

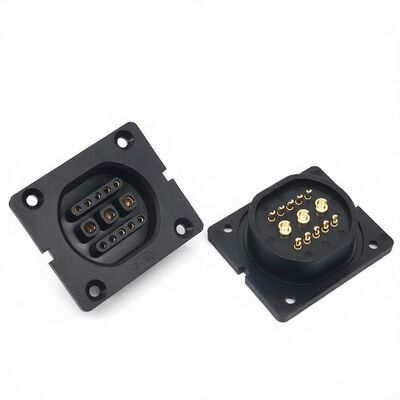

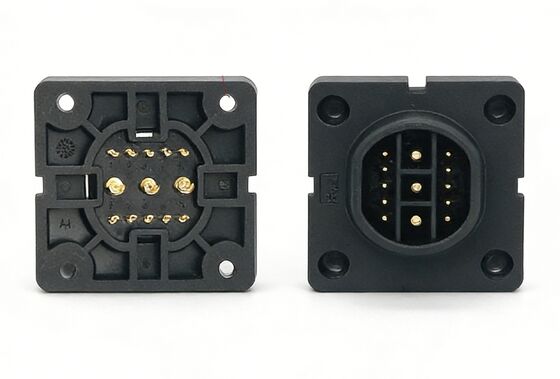

Conector Híbrido de Alimentação 3+10 Pinos para Carregamento de Veículos Elétricos e Comunicação BMS (Macho/Fêmea)
Definição do Produto
Este conector da série 3+10 é um sistema de interconexão híbrido de alta densidade projetado para veículos elétricos e gerenciamento inteligente de baterias. Ele apresenta 3 terminais de alimentação grandes para transmissão de corrente primária e 10 pinos de sinal pequenos para troca de dados BMS multicanal. Projetado para confiabilidade, ele suporta até 5000 ciclos de acoplamento e fornece uma conexão segura e retardante de chamas para sistemas de energia complexos.
Atributos Personalizados
Parâmetros e Informações Técnicas tabela abaixo
| Parâmetro Técnico | Valor da Especificação |
| Série do Modelo | Série 3+10 (Alimentação Híbrida e Sinal) |
| Carga Nominal | 200V AC; Pino de Alimentação: 10A / Pino de Sinal: 3A |
| Temperatura de Operação | -25°C a +70°C |
| Umidade de Operação | 95% (a 40°C) |
| Resistência de Contato | ≤10mΩ |
| Resistência de Isolamento | ≥100mΩ |
| Tensão de Suporte | 200V AC (50Hz) por 1 minuto |
| Força de Inserção e Extração | 40N a 80N |
| Vida Mecânica de Acoplamento | ≥ 5000 vezes |
| Grau Retardante de Chamas | UL94 V0 |
Valor e Pontos Essenciais:
Cenários de Uso
Dongguan Ritian Communication Technology Co., Ltd.
Fundada em janeiro de 2009, a Dongguan Ritian Communication Technology Co., Ltd. é uma fabricante doméstica de conectores de ponta dedicada ao projeto e desenvolvimento de soluções de sistemas de conexão, operando uma instalação de produção de quase 2.000 m².
Nosso portfólio abrangente de produtos abrange conectores de alta frequência, baixa frequência, fibra óptica, industriais e de alta velocidade, juntamente com uma linha completa de conjuntos de cabos, incluindo chicotes de fios RF, de sinal, de alimentação, de fibra óptica e automotivos. A maioria dos produtos é certificada UL e TUV, totalmente em conformidade com os padrões industriais internacionais e domésticos da IEC, atendendo a diversos setores como comunicação de dados, controle industrial, nova energia, eletrônica médica, fabricação de equipamentos, aeroespacial militar e sistemas automotivos, com exportações para América do Norte/Sul, Europa, Ásia Oriental e Sudeste Asiático.
Possuímos certificações ISO 9001, IATF 16949, ISO 13485 e GJB 9001B, bem como Qualificação de Confidencialidade Classe III e Licença de Produção Militar para P&D de Armamentos. Apoiados por uma equipe de P&D com mais de 30 membros e 7 patentes nacionais, uma cadeia industrial completa e laboratórios de teste avançados, entregamos produtos confiáveis e de alta qualidade e soluções ponta a ponta para clientes globais.
Perguntas Frequentes sobre Conectores e Conjuntos de Cabos
Q1: Seus conectores/conjuntos de cabos podem ser personalizados? Qual é a quantidade mínima de pedido (MOQ)?
R: Suportamos personalização de categoria completa e podemos fornecer design e prototipagem exclusivos de acordo com seus desenhos, parâmetros (desempenho elétrico/mecânico/ambiental) e cenários de aplicação (como militar/automotivo/médico). O MOQ para produtos padrão é de apenas 500 unidades, e o MOQ para peças personalizadas é negociado com base na complexidade do produto. Aceitamos pedidos de teste em pequenos lotes e pedidos de grande volume.
Q2: Qual é a vida útil, resistência à temperatura, à prova d'água e outro desempenho ambiental dos produtos?
R: A linha completa de produtos pode fornecer diferentes níveis de proteção (como à prova d'água IP67/IP68), ampla faixa de temperatura (-40°C~+85°C e acima), alta resistência à vibração/impacto conforme necessário. Todos os produtos passaram por todos os testes de desempenho elétrico, mecânico e ambiental no laboratório, garantindo uso estável a longo prazo em condições de trabalho complexas, como indústria, militar e automotivo.
Q3: Quais são os campos de aplicação dos seus produtos? Eles são adequados para a minha indústria?
R: Nossa cobertura principal inclui 7 campos principais: comunicação de dados, controle industrial, nova energia, eletrônica médica, fabricação de equipamentos, suporte militar e chicotes automotivos. Conectores de alta frequência/baixa frequência/fibra óptica/industriais/alta velocidade e vários conjuntos de cabos podem atender aos rigorosos requisitos de automação industrial, veículos de nova energia, equipamentos médicos, equipamentos militares e outros cenários segmentados.
Q4: Quais são os prazos de produção para produtos padrão e personalizados?
R: O prazo de entrega regular para produtos padrão é de 3 a 7 dias úteis; o ciclo de prototipagem para peças personalizadas é de 7 a 15 dias úteis, e o ciclo de produção em massa é de 15 a 30 dias úteis. Podemos coordenar o agendamento de produção prioritário de acordo com seus requisitos de pedido urgente.
