Detalhes do produto:
Condições de Pagamento e Envio:
|
| Material de contato: | Cobre | Série de produtos: | Conector do armazenamento de energia |
|---|---|---|---|
| Material de isolamento: | Plástico | Temperatura de trabalho: | -40 ° C ~ 125 ° C. |
| Número de ordem: | Conector de barramento de cobre tipo C | Dimensões: | Referência ao desenho técnico |
| Classificação retardante de chama: | UL94-VO | Personalizável: | Calibre do fio, comprimento/tamanho do cabo externo, outros acessórios. |

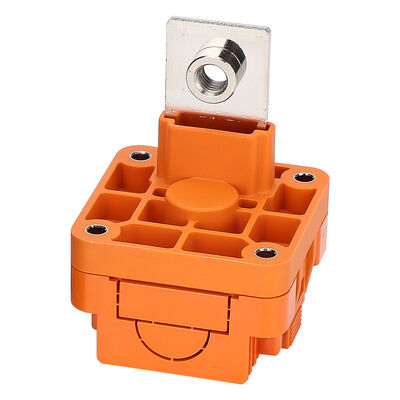

1500V DC 350A Conector de terminais de interligação de alta tensão para sistemas de armazenamento de energia
As descrições dos conectores terminais HVIL 350A
Que é um robusto conector de corrente contínua codificado por cores (preto/laranja) projetado para ligações seguras, de alta corrente e alta tensão no armazenamento de energia e em novos sistemas de energia.Tem contatos de cobre para condutividade superior, isolamento de plástico V0 retardador de chamas, e uma caixa com classificação IP54.Oferece um desempenho fiável em ambientes adversos (-40°C a 125°C) com um sistema de bloqueio integrado para evitar o desajuste, tornando-o ideal para baterias, inversores e unidades de distribuição de energia.
#Palavras-chave
conector de alta tensão, conector de 350 A, conector de bloqueio HV, conector de armazenamento de energia, conector de energia nova, conector de bateria, terminal de alta tensão EV, conector de barra de ligação, conector de alimentação CC,Conector HVIL, conector de bloqueio de alta tensão de 1500 V DC 350 A para sistemas de armazenamento de energia, terminal de alta tensão de barras de cobre de 350 A classificada IP54 -40°C a 125°C,Retardante de chama de ligação de linha de cobre tipo C certificado V0 CE, 350A HVIL conector para baterias de nova energia pacotes, preto laranja chave alta tensão DC conector terminal
Características compactáveis
Quadro de parâmetros
| Parâmetro | Especificações |
| Voltagem nominal | 1500 V DC |
| Corrente nominal | 350A MAX |
| Força dielétrica | 5000V AC (50Hz) durante 1 minuto, sem avaria, sem arco Corrente de vazamento ≤5mA |
| Resistência ao isolamento | ≥5000MΩ (normal) ≥20MΩ (calor úmido), para a qual a tensão de ensaio é máxima 1500V DC |
| Temperatura de funcionamento | -40°C ~ +125°C |
| Temperatura de armazenamento | -5°C ~ +30°C |
| Umidade relativa | 5% ~ 95% (a 25°C) |
| Resistência ao sal | 48 horas |
| Grau de protecção | Proteção IP54 |
| Requisito de vibração | QC/T 1067.1-2017 Nível automóvel |
| Requisito de choque | Aceleração máxima de 30 g, duração de 18 ms (Forma de onda de pulso semisino) |

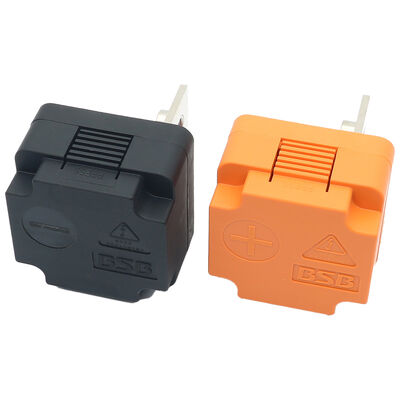

| Prevenção de acasalamento / acasalamento | Código de cores (preto / laranja), que impede o acasalamento |
| Material de contacto | Alta condutividade |
| Casa / Material de isolamento | Plástico ignífugo |
| Classificação de inflamabilidade | UL94V0 |
| Certificação | CE |
Método de instalação --- Instalação de painel/montador de superfície

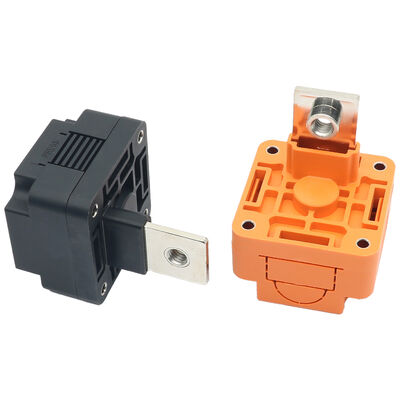

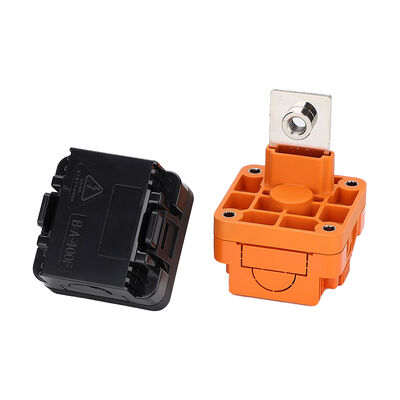

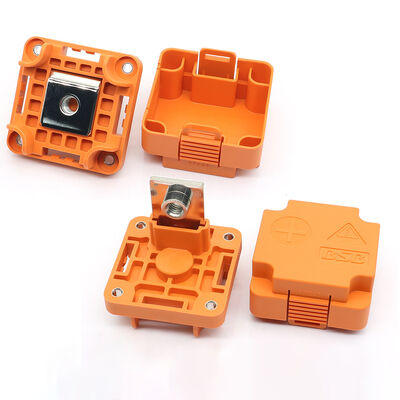

O invólucro laranja é fixado ao painel de equipamento ou à caixa utilizando quatro furos de montagem de canto com parafusos.O terminal metálico integrado (estribo roscado ou buraco através na parte superior) é atornilhado diretamente a uma barra de cobre ou um cabo de energiaO conector de acoplamento preto é inserido na base laranja com uma conexão segura de press-fit/snap-in (etiquetada como "PRESS").Não são necessárias ferramentas especiais para além dos elementos de fixação normalizados.
