Detalhes do produto:
Condições de Pagamento e Envio:
|
| Lugar de origem: | Guangdong, China | Marca: | Sun Communication |
|---|---|---|---|
| Tipo: | Homem da tomada de N um direito de 90 graus | APLICAÇÃO: | RF |
| Gênero: | Homem | Impedância: | 50 ohms |
| Escala de frequência: | DC~18GHz | Avaliação da tensão: | 500 V (rms) |
| Withstan dielétrico: | >1500V | Contato res do centro: | <1> |
| Resistência de isolação: | >5000MΩ | VSWR: | ≤1.08 (0-2.2GHz); ≤1.1 |
| Variação da temperatura: | -55 ℃ ℃~+165 | Durabilidade: | ciclos do ≥ 500 |
| Perda de inserção: | ≤0.12dB (@2200MHz) | PIM: | ≤-160dBc |
| Descreva: | Conector de N | Chapeamento: | Ouro ou níquel |
| Realçar: | Conector de SMA RF,conector do rf do ângulo direito |
||

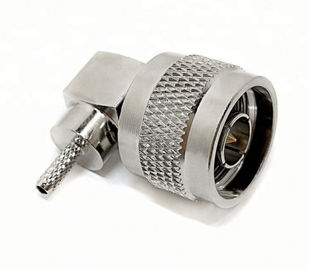

Tipo conector aéreo do cotovelo N do rádio do RF do adaptador do ângulo direito de cabo coaxial do conector LMR100
| Variação da temperatura |
-65~+165°C (cabo do PE -40~+85°C)
|
| Vibração |
MIL-STD-202, método 213
|
| Impedância | 50 OHMS |
| Escala de frequência | C.C. – 12.4GHz (0-18GHz) |
| Tensão de funcionamento | 335V máximo |
|
Suporte a tensão
|
1000V rms |
| Contato do centro |
mΩ do ≤ 3
|
|
Contato exterior
|
≤2mΩ |
| Resistência de isolação | OHM de ≥5000M |
|
Perda de inserção
|
≤0.15 dB/6GHz |
| Durabilidade (se acoplar) | ≥500 (ciclos) |
|
Perda de inserção
|
0.15dB (7.5GHz máximo) |
|
VSWR
|
≤ macio reto1.10+0.002fdo cabo Semi-aço cable≤1.05+0.001f
≤ macio1.20+0.003f do cabo do ângulo direito Semi-aço cable≤1.10+0.001f |
Material & chapeamento
| Corpo | Bronze | Folheado a níquel/liga chapeada |
| Pin interno | Bronze | Ouro chapeado |
| Contato resiliente | Cobre do berílio | Ouro chapeado |
| Contato do soquete | Bronze do berílio ou da lata | Ouro chapeado |
| Isolador | PTFE | |
| Virola do friso | Liga de cobre | Níquel/ouro chapeado |
| Selagem do anel-O | Borracha de silicone |
